Indicium: V8 運行時追蹤工具

· 閱讀時間約 7 分鐘
Zeynep Cankara ([@ZeynepCankara](https://twitter.com/ZeynepCankara))

過去三個月對我來說是一段非常棒的學習經歷，因為我作為實習生加入了 V8 團隊（Google London），並且正在開發一個新工具 Indicium。

這款系統分析器是一個統一的網頁介面，用於追蹤、調試以及分析 Inline Caches (ICs) 和 Map 在真實應用中如何被創建與修改的模式。

V8 已經擁有一套針對 ICs 和 Maps 的追蹤基礎設施，可以通過 IC Explorer 處理和分析 IC 事件，以及通過 Map Processor 分析 Map 事件。但之前的工具無法統合分析 Maps 和 ICs，而系統分析器現在能夠做到這一點。

Indicium

案例研究​

讓我們通過一個示例來展示如何使用 Indicium 分析在 V8 中的 Map 和 IC 日誌事件。

class Point {
  constructor(x, y) {
    if (x < 0 || y < 0) {
      this.isNegative = true;
    }
    this.x = x;
    this.y = y;
  }

  dotProduct(other) {
    return this.x * other.x + this.y * other.y;
  }
}

let a = new Point(1, 1);
let b = new Point(2, 2);
let dotProduct;

// 熱身
for (let i = 0; i < 10e5; i++) {
  dotProduct = a.dotProduct(b);
}

console.time('snippet1');
for (let i = 0; i < 10e6; i++) {
  dotProduct = a.dotProduct(b);
}
console.timeEnd('snippet1');

a = new Point(-1, -1);
b = new Point(-2, -2);
console.time('snippet2');
for (let i = 0; i < 10e6; i++) {
  dotProduct = a.dotProduct(b);
}
console.timeEnd('snippet2');

在這裡，我們有一個 Point 類，它存儲了兩個坐標以及基於坐標值的額外布爾值。這個 Point 類有一個 dotProduct 方法，返回傳入對象與接收者的點積。

為了更容易解釋程式的運作，讓我們將程式劃分為兩個部分（忽略熱身階段）：

snippet 1​

let a = new Point(1, 1);
let b = new Point(2, 2);
let dotProduct;

console.time('snippet1');
for (let i = 0; i < 10e6; i++) {
  dotProduct = a.dotProduct(b);
}
console.timeEnd('snippet1');

snippet 2​

a = new Point(-1, -1);
b = new Point(-2, -2);
console.time('snippet2');
for (let i = 0; i < 10e6; i++) {
  dotProduct = a.dotProduct(b);
}
console.timeEnd('snippet2');

執行程式後，我們注意到性能有所下降。儘管測量的是兩個相似程式段的性能；通過在 for 循環中調用 dotProduct 函數來訪問 Point 對象實例的 x 和 y 屬性。

程式段 1 運行速度約為程式段 2 的三倍。唯一的區別是我們在程式段 2 的 Point 對象中使用了負值的 x 和 y 屬性。

程式段性能分析

為了分析這種性能差異，我們可以使用 V8 的各種日誌選項。這正是系統分析器的優勢所在。它可以顯示日誌事件並將它們與 Map 事件連結在一起，讓我們探索 V8 中隱藏的魔力。

在進一步研究案例之前，讓我們熟悉系統分析器工具的面板。該工具有四個主要面板：

  • 時間軸面板，用於分析 Map/ICs 事件隨著時間的變化，
  • Map 面板，用於視覺化 Map 的過渡樹，
  • IC 面板，提供關於 IC 事件的統計信息，
  • 源面板，用於在腳本上顯示 Map/IC 文件的位置。

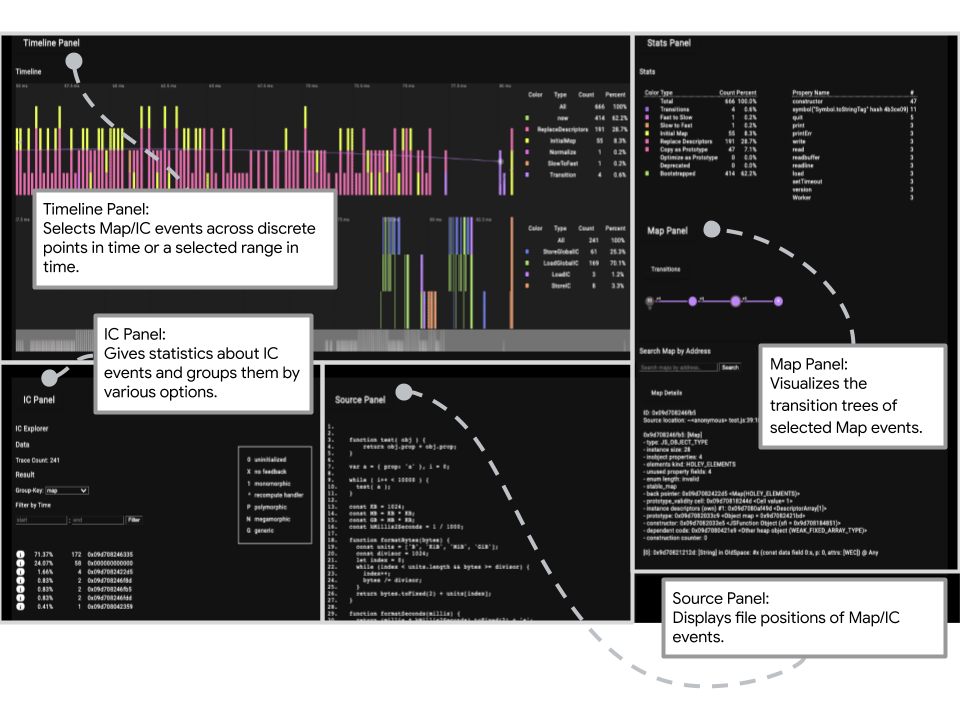

系統分析器概述

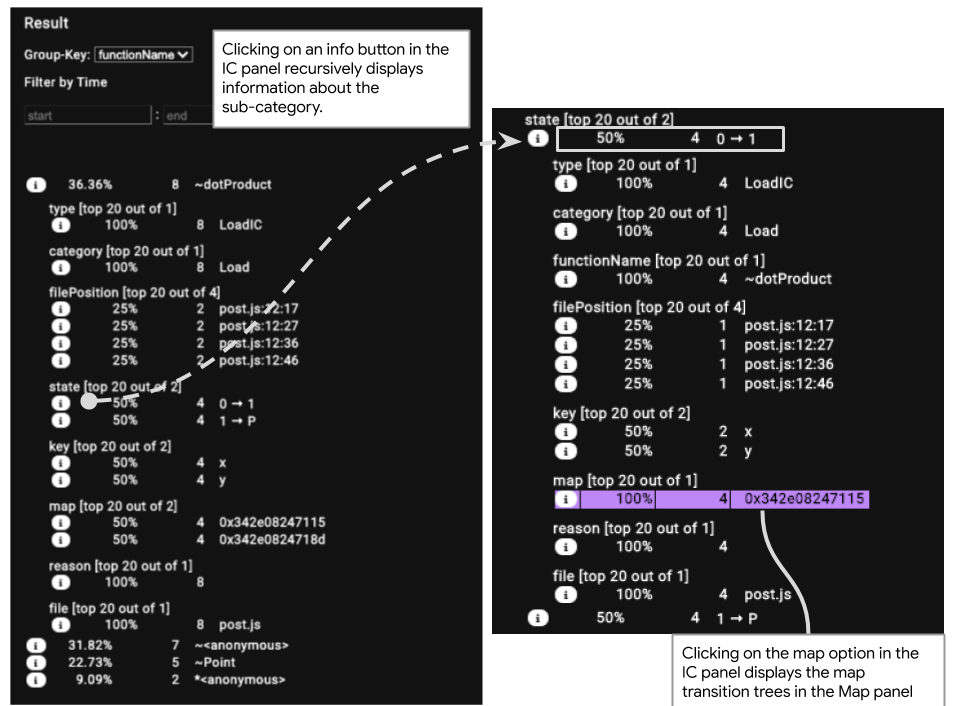

通過函數名稱分組 IC 事件，深入了解與 dotProduct 相關的 IC 事件。

我們正在分析函數 dotProduct 如何可能導致此性能差異。因此，我們通過函數名稱分組 IC 事件，以深入了解與 dotProduct 函數相關的 IC 事件。

我們首先注意到，在該函數的 IC 事件中記錄了兩種不同的 IC 狀態轉換。一種是從未初始化到單態，另一種是從單態到多態。多態 IC 狀態表明我們現在正在跟蹤與 Point 對象相關的多個 Map，這種多態狀態的性能較差，因為需要執行額外的檢查。

我們想知道為什麼我們要為相同類型的對象創建多個 Map 結構。為此，我們切換有關 IC 狀態的資訊按鈕，以獲取從未初始化到單態的 Map 地址的更多資訊。

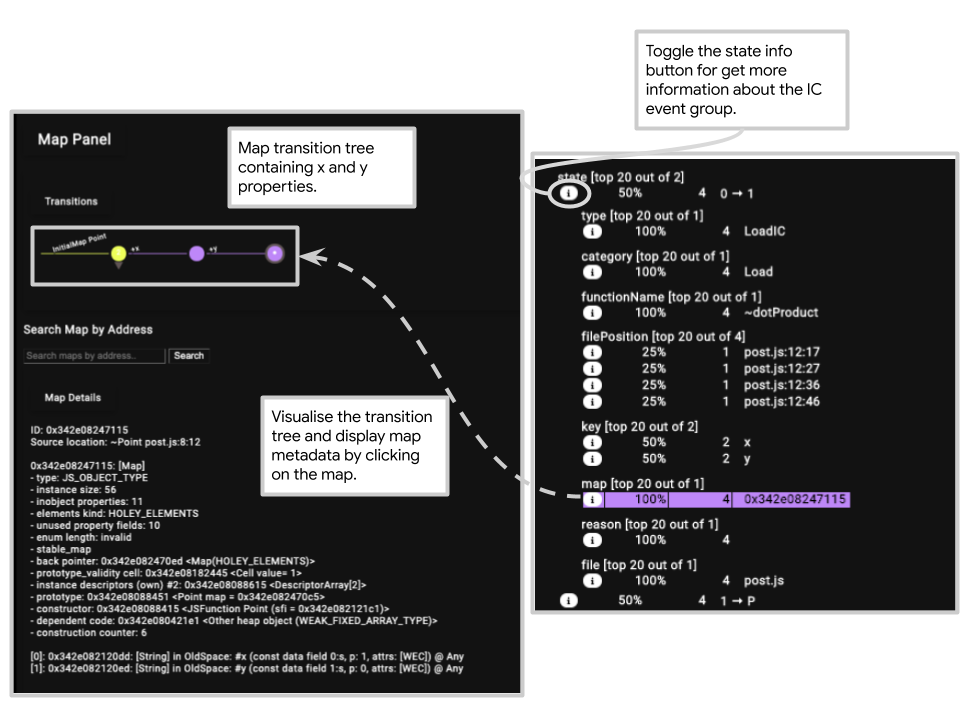

與單態 IC 狀態相關的 Map 轉換樹。

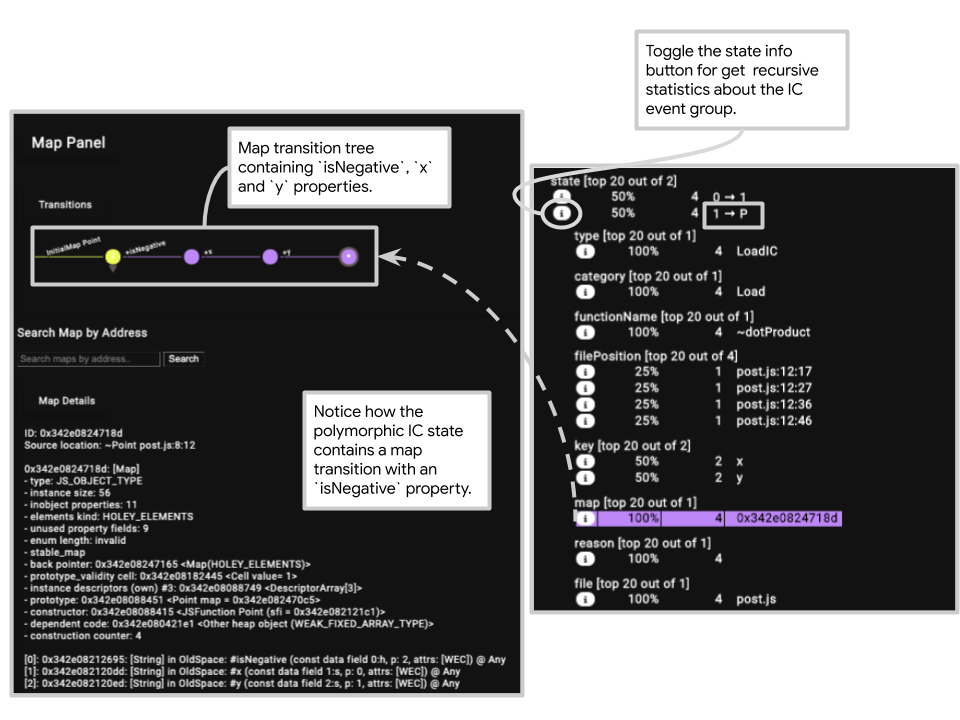

與多態 IC 狀態相關的 Map 轉換樹。

對於單態 IC 狀態，我們可以可視化轉換樹，並看到我們僅動態地添加了兩個屬性 x 和 y，但在多態 IC 狀態中，我們有一個包含三個屬性 isNegative、x 和 y 的新 Map。

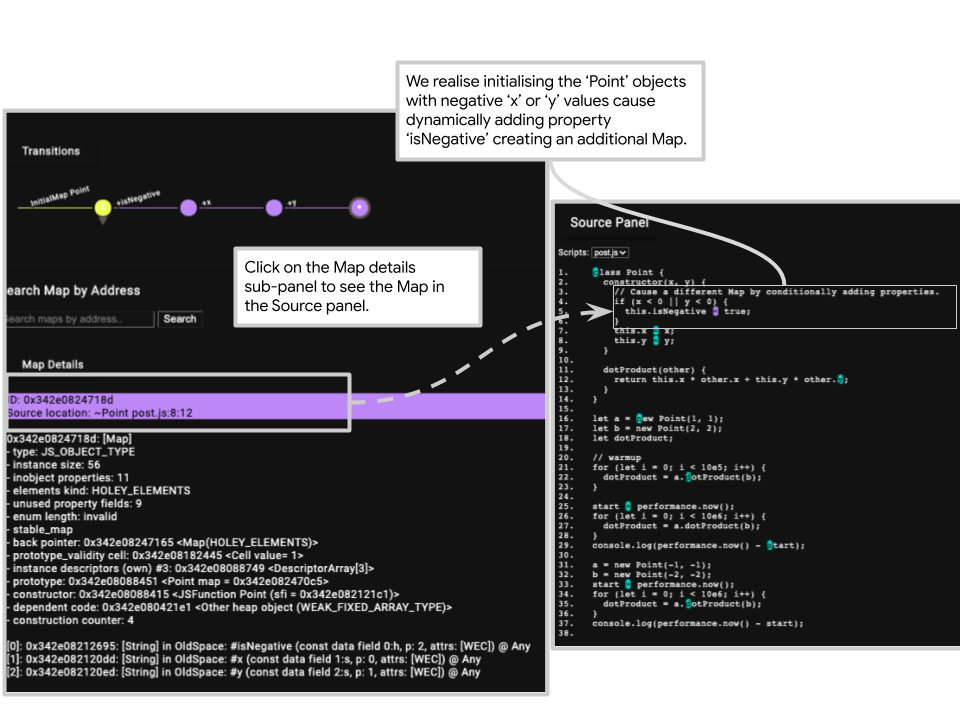

Map 面板將檔案位置信息傳遞給 Source 面板上突出顯示的檔案位置。

我們點擊 Map 面板的檔案位置部分，以查看在源代碼中何處添加了此 isNegative 屬性，並利用這些見解來解決性能回退問題。

因此，現在的問題是 如何利用工具生成的見解來解決性能回退問題？

最低限度的解決方案是始終初始化 isNegative 屬性。通常，建議所有實例屬性應在構造函數中進行初始化。

現在，更新後的 Point 類如下所示：

class Point {
  constructor(x, y) {
    this.isNegative = x < 0 || y < 0;
    this.x = x;
    this.y = y;
  }

  dotProduct(other) {
    return this.x * other.x + this.y * other.y;
  }
}

如果我們再次執行修改後的 Point 類的腳本，我們會看到案例研究開頭定義的兩段代碼的性能非常相似。

在更新的追蹤中，我們看到避免了多態 IC 狀態，因為我們未為相同類型的對象創建多個 Map。

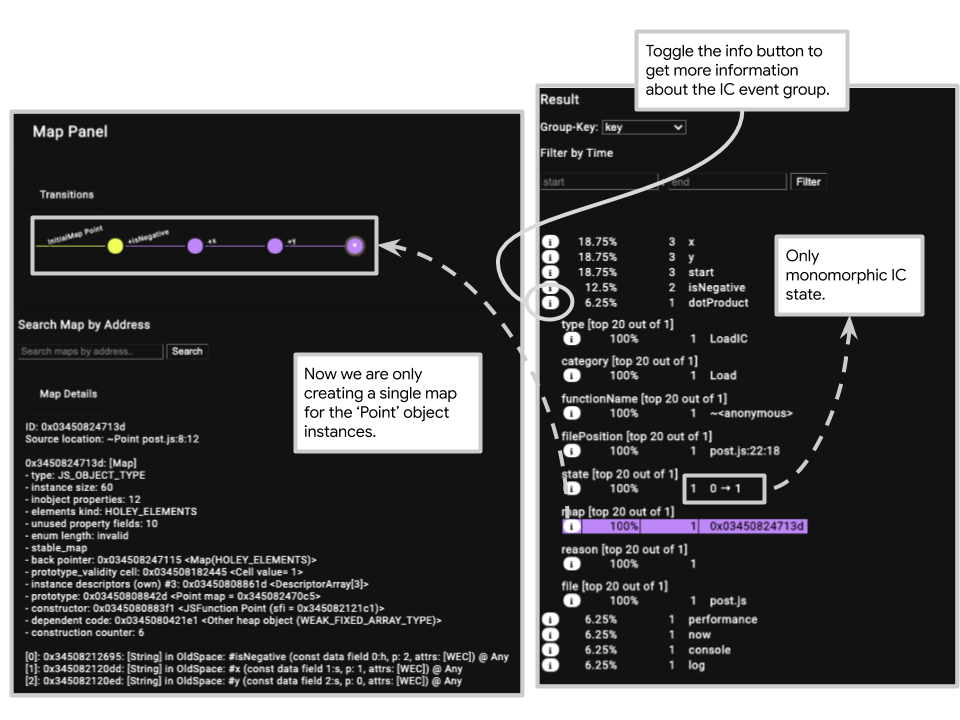

修改後的 Point 對象的 Map 轉換樹。

系統分析器​

現在讓我們深入了解系統分析器中存在的不同面板。

時間軸面板​

時間軸面板允許按時間選擇，從而可以在特定時間點或選定的時間範圍內可視化 IC/Map 狀態。它支持篩選功能，例如放大/縮小選定時間範圍的日誌事件。

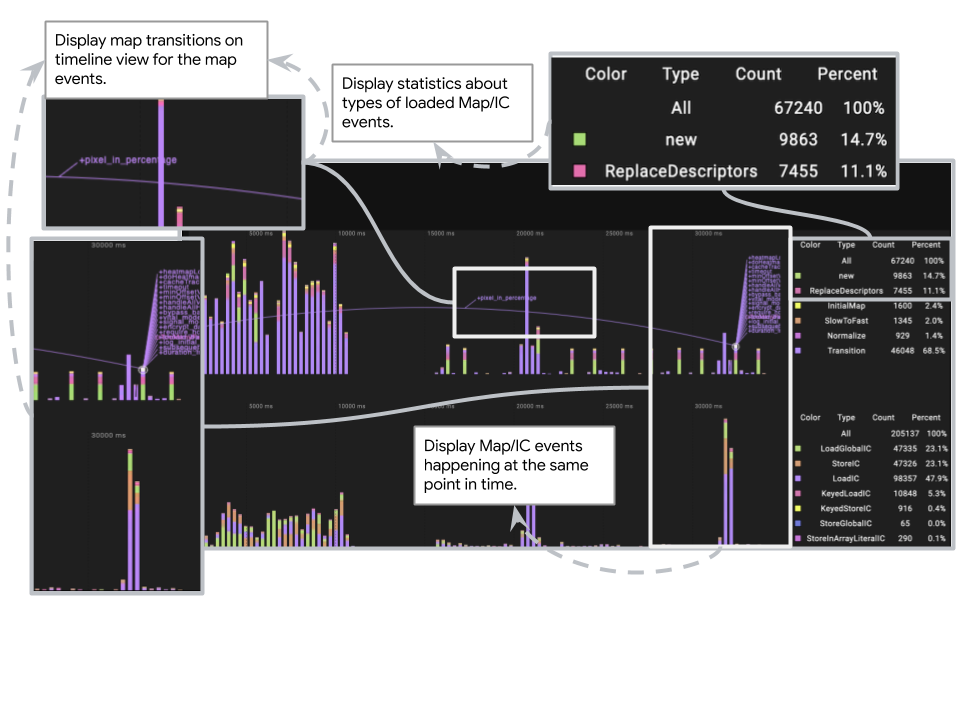

時間軸面板概述

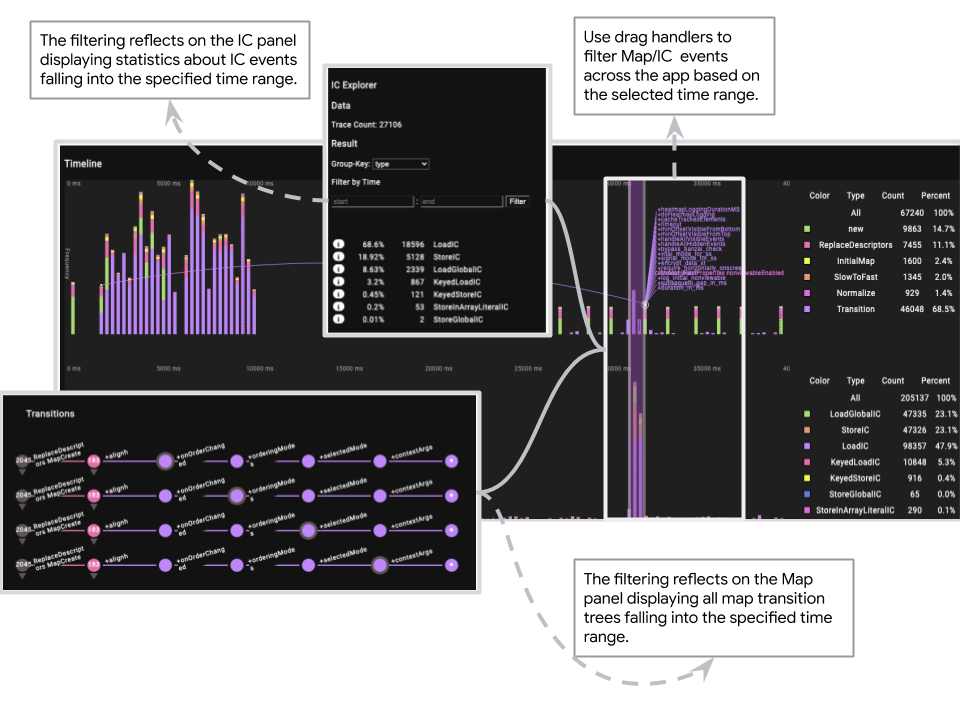

時間軸面板概述 (續)

Map 面板​

Map 面板有兩個子面板：

  1. Map 詳情
  2. Map 轉換

Map 面板可視化所選 Map 的轉換樹。所選 Map 顯示在 Map 詳情子面板中的元數據。可以使用提供的界面搜索與 Map 地址相關的特定轉換樹。在 Map 轉換子面板之上的 Stats 子面板中，我們可以看到有關引起 Map 轉換的屬性和 Map 事件類型的統計信息。

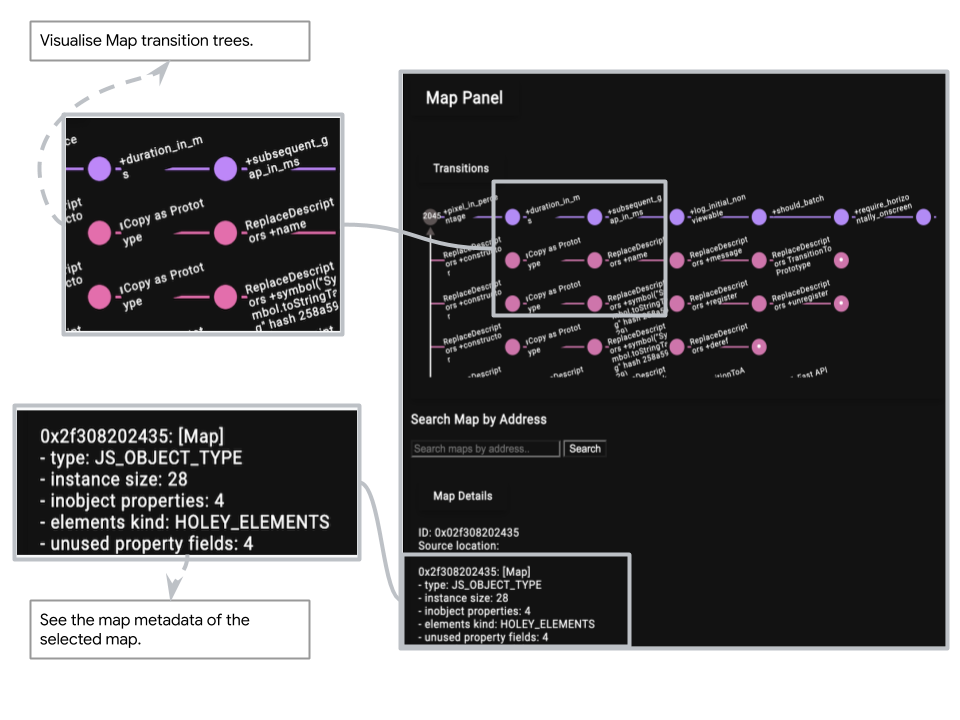

Map 面板概述

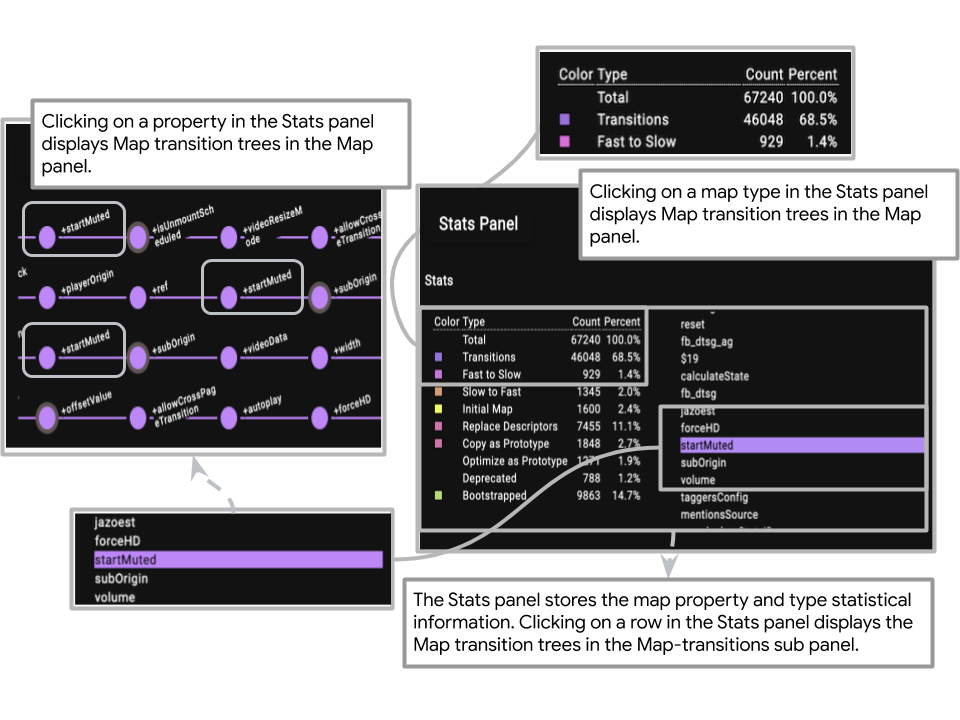

Stats 面板概述

IC 面板​

IC 面板顯示落在特定時間範圍內的 IC 事件的統計信息，這些事件通過時間軸面板進行篩選。此外，IC 面板允許根據各種選項（類型、類別、Map、檔案位置）對 IC 事件進行分組。從分組選項中，Map 和檔案位置分組選項與 Map 和源代碼面板交互，分別顯示與 IC 事件相關聯的 Map 的轉換樹並突出顯示檔案位置。

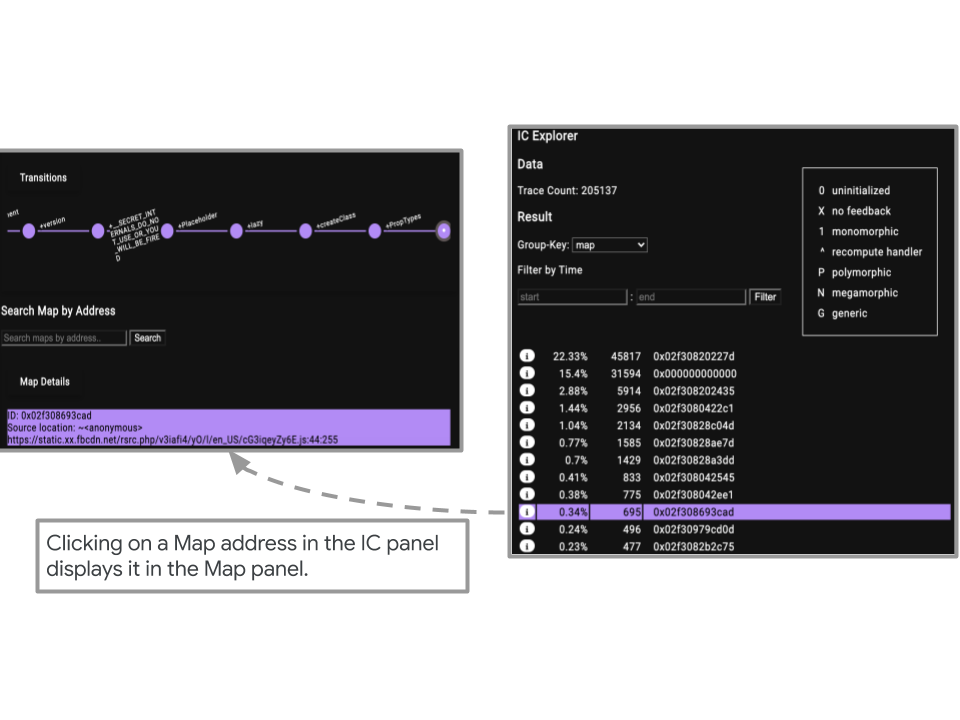

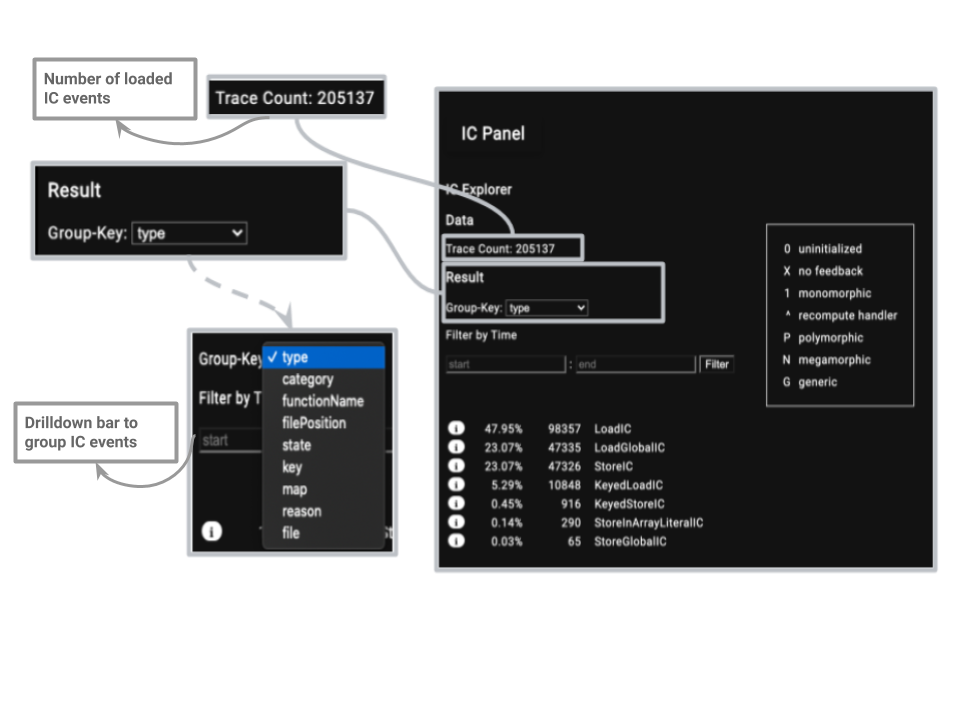

IC 面板概述

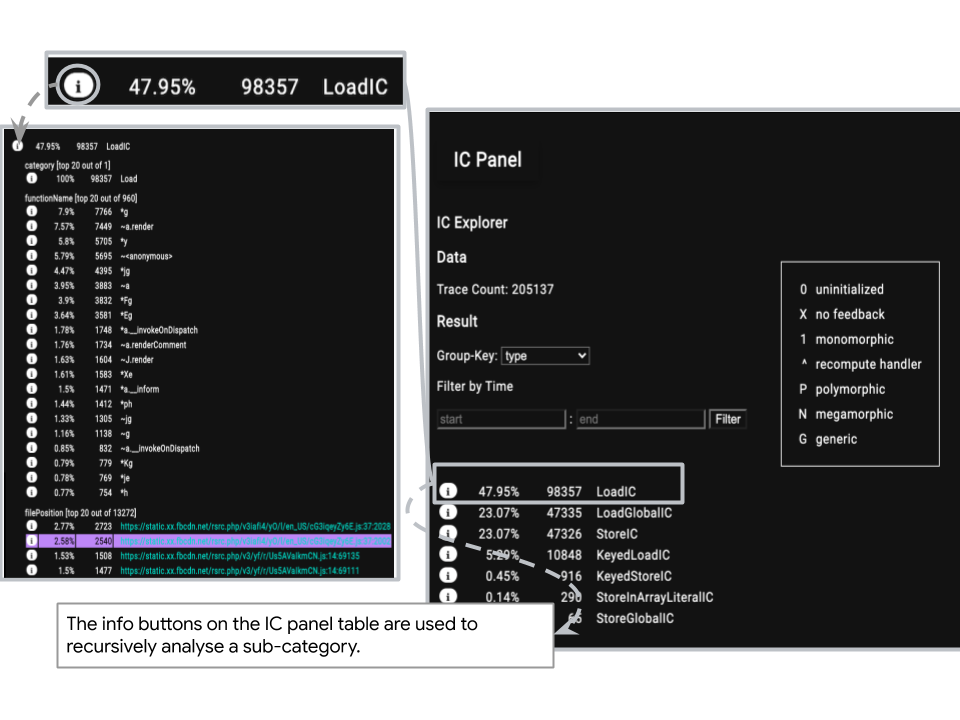

IC 面板概述 (續)

IC 面板概述 (續)

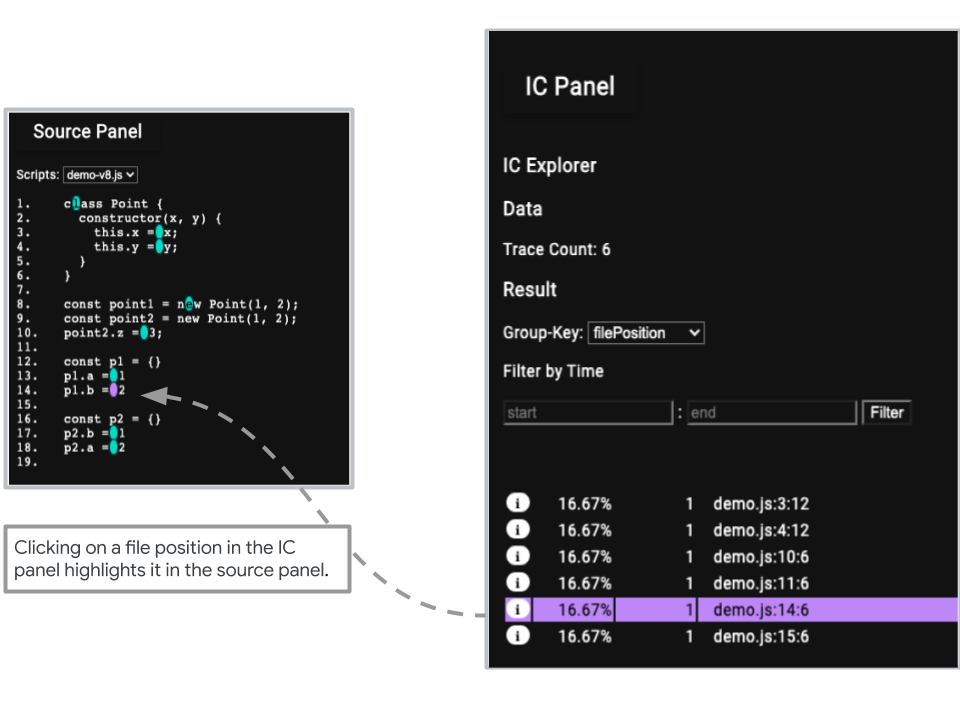

IC 面板概述 (續)

Source 面板​

Source 面板顯示已載入的腳本並帶有可點擊的標記，這些標記可發出自定義事件以選擇自定義面板中 Map 和 IC 日誌事件。可以從下拉欄選擇已載入的腳本。從 Map 和 IC 面板中選擇檔案位置可以在源代碼面板上突出顯示選定的檔案位置。

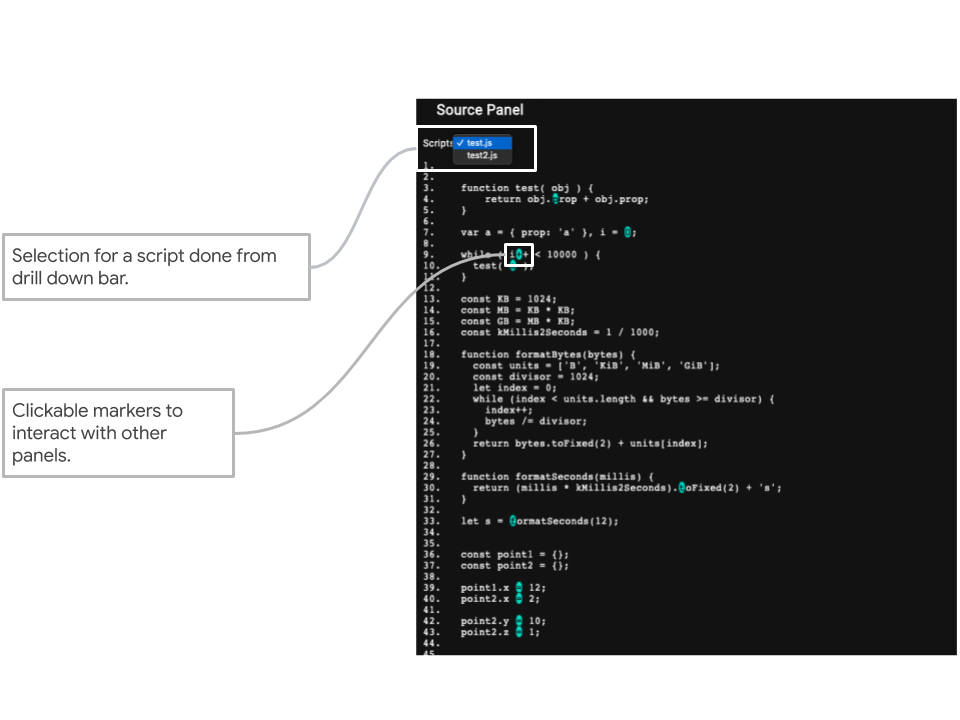

Source 面板概述

致謝​

我要感謝 V8 和 Android Web 團隊中的每個人，特別是我的主持人 Sathya 和聯合主持人 Camillo 在實習期間全程支持我，並給予我參與如此酷的項目工作的機會。

今年夏天在 Google 實習的經歷非常棒！
